用途

本产品主要用于交流50Hz（或60Hz），额定绝缘电压为690V，额定工作电压至660V，在AC-3
使用类别下，额定工作电压为 380V 时，额定工作电流到95A 的三相四线制电路中，通过分断和接
通三相主电路和中性线，来达到控制双电源切换或控制可逆运转或可反向制动的电动机。

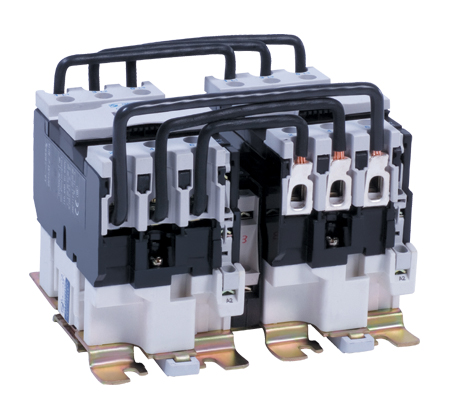

 规格型号、结构型式

    型号                               额定工作电流          控制三相鼠笼电动机功率KW
                                      le（AC-3，380V）      220V    380V    415V     440V    660V
GSC1（CJX4—d）-4004N        40                     11      18.5      22        22        30
GSC1（CJX4—d）-5004N        50                     15        22        25        25        33
GSC1（CJX4—d）-6504N         65                   18.5      30        37        37        37
GSC1（CJX4—d）-8004N         80                     22        37        45        45        45
GSC1（CJX4—d）-9504N        95                     25        45        45        45        45
■ 结构特点
△触头为双断点，动作机构为直动式；
△产品为机械联锁、电气联锁双重联锁；
△产品的两个侧面可加装辅助触头组（F3－d1）；
△产品的顶部可加装辅助触头组（F3、F3－d、F3－d2）和空气延时（SK4－2/3d）；
△产品的线圈上可加装延时模块、放大模块和过电压抑制器等功能模块。
